“LED FUNCTION”功能
- 2019-04-03 14:41:34
- einho
- 5633
- 最后编辑：einho 于 2019-04-03 16:23:30
每个 LED 功能都是一样的，下面参数说明以其中一个为例。
“LED function”功能参数设置界面如图 5.9 所示，每个按键对应一个 LED ， LED 能用于状态指示，同时能以不同的颜色进行指示，也能以闪烁的形式进行报警指示。 LED 功能和按键操作是相互独立的，他们的参数和通讯对象是单独设置的。

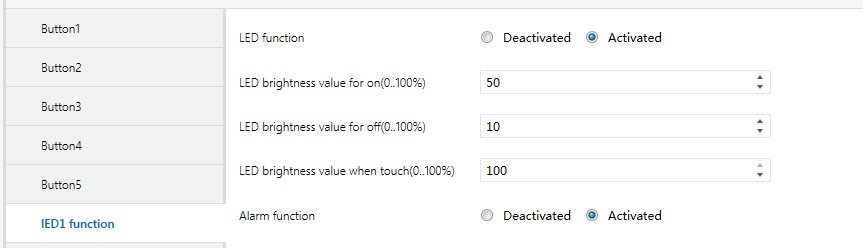

图 5.8 “ LEDfunction”参数设置界面
参数 “LED function”
该参数设置是否使能 LED 指示功能。可选项：
Deactivated
Activated
选项为 “Activated” 时，通讯对象 “ Status” 被启用。
参数“ LED brightness value for on(0..100%) ”， “LED brightness value for off(0..100%)”
这 2 个参数定义通讯对象收到“ 1 ”和“ 0 ”时 LED 的亮度。
可选项：
0-100%
参数“ LED brightness value whentouch(0..100%) ”
该参数用于定义当检测到触摸时对应按键的 LED 亮度。当触摸第 5 个按键时 4 个 LED 全部亮。
可选项：
0-100%
参数“ LED brightness value whenpower on(0..100%) ”
该参数用于定义当上电之后 LED 默认的亮度。可选项：
0-100%
参数“ Alarm function ”
该参数定义是否开启 LED 的警报功能。可选项：
Deactivated
Activated
当选项为“ Active ”时， LED 警报功能开启，对象“ Alarm ”启用，
当对象接收到报文“ 1 ”的命令时，开启警报，此时 LED 闪烁；对象接收到“ 0 ”的命令时，停止警报， LED 闪烁停止。
