“Blind”功能

2019-04-03 14:45:45
einho
860
最后编辑:einho 于 2019-04-03 16:15:38

 “Blind”参数设置界面如图 5.3 所示,该功能支持百叶窗和开合帘。在百叶窗的情况下,操作开关发送一个窗帘移动命令或一个角度调整命令;开关短按操作总是触发一个窗帘移动命令,长按操作总是触发一个角度调整命令;可以指定百叶窗控制是通过两个 1bit ,还是两个 1byte 的通讯对象“ travel ”和“ adjust ”触发。假如通讯对象“ adjust ”选择的是 1bit ,可以循环发送角度调整命令。在遮光窗帘的情况下,开关短按操作触发一个移动命令,长按操作触发一个停止命令,遮光窗帘控制是通过两个 1bit 的通讯对象“ travel ”和“ stop ”触发

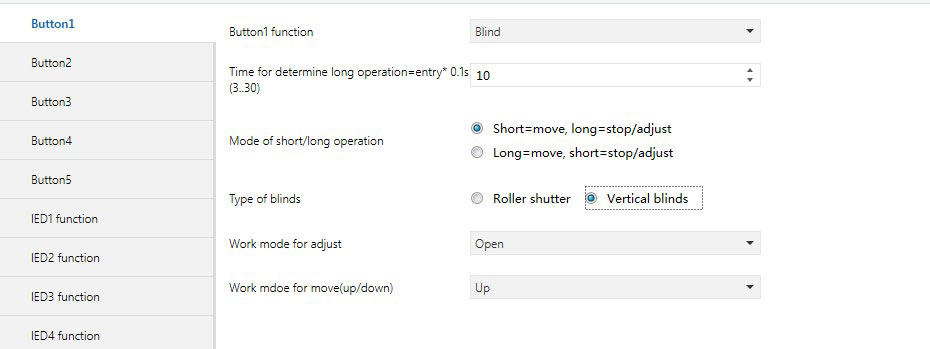

5.3 “ Blind”参数设置界面

参数 “Duration of longoperation=entry×0.1s(3…30)”

该参数用于定义区分长短按的时间,若按键按下时间超过设定值则按键操作被确定为长按。可选项:

                            3~30

参数 “Mode of short/longoperation”

该参数用于定义长短按操作的工作模式,可以定义开关、停止(调整角度)是长按还是短按。可选项:

Short=move, long=stop/adjust

                                   Long=move,short=stop/adjust

       当选择“ Short=move,long=stop/adjust ”时短按为开关窗帘,长按为停止(调整角度)。

参数 “Type of blinds”

该参数用于设定窗帘的类型,支持百叶窗和开合帘 2 种类型。可选项:

                            Rollershutter

                            Verticalblinds

选择“ Roller shutter ”为开合窗帘,“ Verticalblinds ”为百叶窗。

参数 “Work mode for adjust”

该参数在参数 “Type of blinds” 选择“ Verticalblinds ”时可见,用于定义调整角度的工作方式。可选项:

                            Open

                            Close

                            AlternatingOpen/Close

当选择“ Open ”时,面板将会发送一个“ 0 ”报文到总线上;

当选择“ Close ”时面板将发送一个“ 1 ”到总线上;

当选择“ Alternating Open/Close ”时面板将交替发送“ 0/1 ”到总线上。

参数 “Work mode for move(up/down)”

该参数定义触发开关命令时面板的动作。可选项:

                            Up

                            Down

                            AlternatingUp/Down

当选择“ Up ”时,面板将会发送一个“ 0 ”报文到总线上;

当选择“ Down ”时面板将发送一个“ 1 ”到总线上;

当选择“ Alternating Up/Down ”时面板将交替发送“ 0/1 ”到总线上。
