“Value sender”功能
- 2019-04-03 14:45:45
- einho
- 6174
- 最后编辑：einho 于 2019-04-03 16:17:00
“value sender”参数设置界面如图 5.4 所示，通过面板此应用，用户可以通过操作开关或释放开关触发两个不同的对象发送预设值。

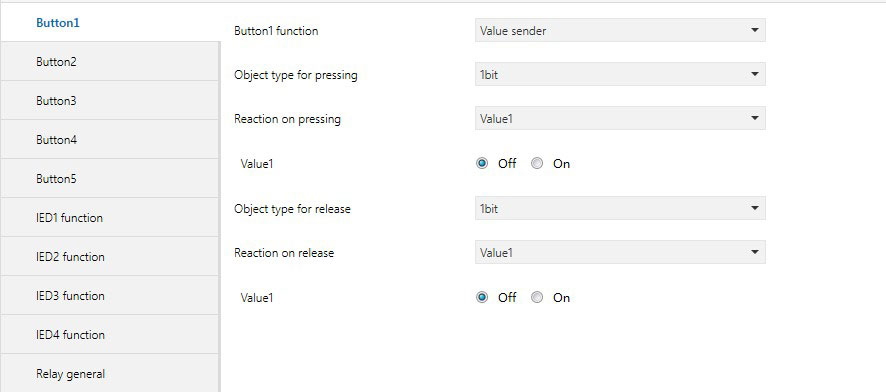

图 5.4 “value sender” 参数设置界面
参数 “Object type forpressing”/“Object type for release”
这两个参数分别定义当按键按下或松开时，对象发送的数据类型，数据类型决定了对象类型，也决定了发送数值的范围。可选项：
1bit
1byte 0..100%
1byte 1..255
2byte signed
2byte unsigned
2byte float
参数 “Reaction on rising edge”/“reaction on falling edge”
这两个参数分别用于设置操作开关或释放开关时，对象发送的数值： value1 或 value2 。可选项：
No reaction
Value 1
Value 2
Alternating value 1/value2
参数“ Reaction on pressing ” / “ Reaction on release ”
这两个参数用来定义操作开关时，发送的“ value 1 ” 和“ value 2 ”的值。
