“Scene”功能
- 2019-04-03 14:45:45
- einho
- 6207
- 最后编辑：einho 于 2019-04-03 16:17:52

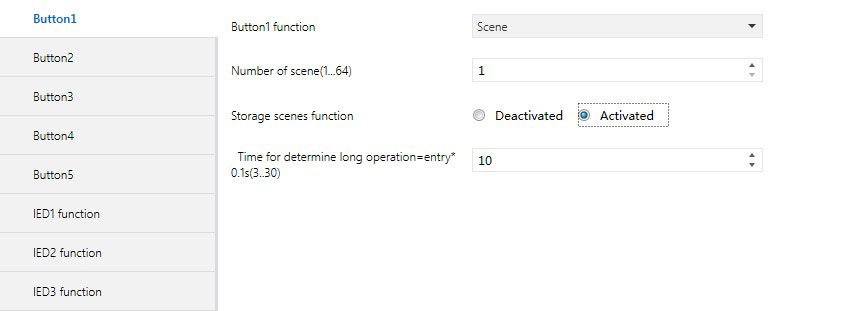

“Scene”参数设置界面如图 5.5 所示，通过此应用，用户可以通过对面板开关的操作调用一个预设的场景号。用户可以使能场景保存功能，通过一个长按操作触发一个场景保存命令。
图 5.5 “Scene” 参数设置界面
参数“ Number of scene(1...64) ”
在这里设置场景号，场景号范围： 1~64 ，当操作开关时，通过 1byte 的通讯对象“ Scene number ”发送场景号。
通讯对象“ Scene number ” , 1byte
此对象通过操作开关发送一个场景号，可以调用场景或存储场景。场景号在参数“Number of scene(1...64)”中设置。
1Byte指令为 ( 二进制编码 ) ： FXNNNNNN
F: 为 “0” 调用场景；为 “1” 则为存储场景；
X：保留，没有应用
NNNNNN：场景号（ 0…63 ）。
参数设置场景号是 1~64 ，实际上通讯对象 “ Scenenumber”发送的场景报文对应是 0~63 。
如：参数里设置的场景号是 1 ，则通讯对象 “ Scene number”发送的场景为 0 。
参数“ Storage scenes function ”
这里设置是否使能场景保存功能。可选项：
Deactivated
Activated
选项为“ Activated ” , 开关长按操作保存场景，短按操作调用场景，场景的调用和保存由同一个 1byte 的通讯对象控制。
参数“ Time for determine longoperation= entry×0.1s” （ 3…100 ）”
在使能场景保存功能时，该参数可见，这里定义检测按键操作为长按操作所需要的时间。
可选项：
3~100
