“Channel X general”参数设置界面如图 5.10 所示。该界面的设置作用于继电器的整个通道。在下面的介绍中”Channel X”中”X”“代表的是继电器的一路输出。继电器的每一路都具有相同的参数设置界面和通讯对象，以下用其中一路做说明。

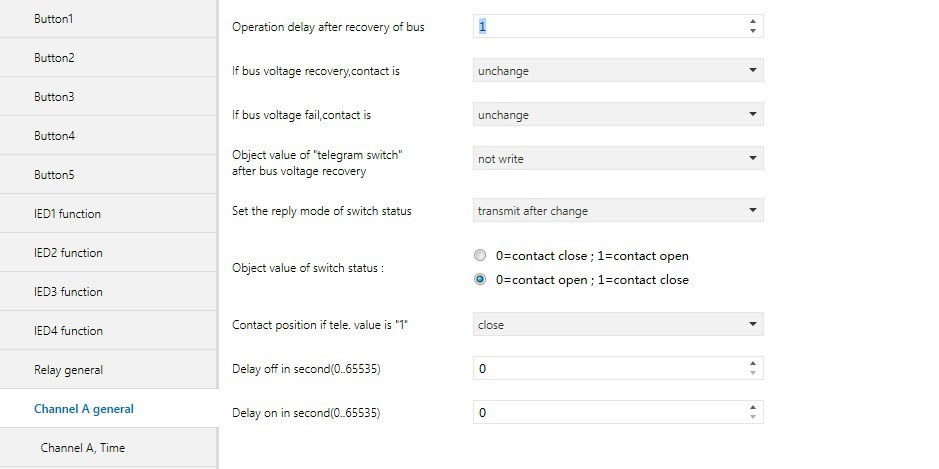

图 5.10 Channel X general 参数设置界面

参数 “Operation delay after recovery of bus”

       该参数用于设置该通道继电器上电之后的延时时间，以防止继电器集中接通对电网造成冲击。延时期间继电器不会对开关命令做出响应，但会记录最后一条指令，在延时完成后执行该指令。

                                   可选项： 0…255

参数 “If bus voltage recovery ， contact is”

该参数设置在设备总线上电时继电器触点的位置。

可选项： unchanged

open

closed

As before bus voltagefail

选择“unchanged”时，在总线上电时改通道的继电器触点不发生改变；选择“open”时，在总线上电时该通道的继电器触点打开；选择“closed”时，在总线上电时该通道的继电器触点闭合；选择“As before bus voltage fail”时，在总线上电时该通道的继电器触点为总线掉电前的触点位置。

参数 “If bus voltage fail ， contact is”

该参数设置在设备总线掉电时继电器触点的位置。

可选项： unchanged

open

closed

选择“unchanged”时，在总线掉电时该通道的继电器触点不发生改变；选择“open”时，在总线掉电时该通道的继电器触点打开；选择“closed”时，在总线掉电时该通道的继电器触点闭合。

参数 “ object Value of “Telegram Switch” after busvoltage recovery ”

该参数在逻辑功能 “input 0”使能时用到，用于设置当总线恢复供电时，该通道的通讯对象“Switch，X”初始值，可以写入“0”或“1”。若“not write”被选择，则通讯对象“Switch”的值被写入“0”，直到总线重新改写该值。

可选项: not write

to write with 0

to write with 1

参数 “ Set the reply mode of switch status”

该参数设置继电器发送报文报告继电器当前开关状态的条件，有三个选项可供选择。

可选项：no reply

always respond， after read only

Transmit after change

若选择“no reply”，继电器将不会发送状态报告；选择“always respond， after read only”时只有当被读取时，才把当前的开关状态发送出去；选择 “transmit after change”，则在通道的开关状态发生改变时主动发送当前状态。

通讯对象“Switch status, X”的值（“0”和“1”）被用来指示继电器状态的当前状态，可在参数“Object valueof switch status :”中设置（当选择“always respond， after read only”或“transmit after change”时可见）。

参数“ Object value of switch status :”

可选项： 0=contact close ; 1=contact open

0=contact open ;1=contact close

该参数在参数 “Set the reply mode of switch status” 选择 “always respond ， after read only” 或 “Transmit after change” 时可见。设置“0=contact close ; 1=contact open”时，通讯对象“Switch status， X” 的值为“0”时表示继电器触点闭合，值为“1”时表示继电器触点打开；

设置“0=contact open ;1=contact close”具有相反的含义。

参数 “ Contact position if tele. Value is ‘1’ ”

该参数设定开关动作时通道触点位置，开关操作通过通讯对象“switch，X”触发。当逻辑功能中的“input 0”使能时，通讯对象“Switch, X”则不是用来触发开关操作，而是通过总线修改“Input 0”的逻辑值，此时该参数的设置没有意义。

可选项： unchange

open

close

选择“unchange”时通道触点位置不改变；

选择“open”时通道触点位置为断开状态；

选择“close”时通道触点位置为闭合状态。

注意： 这个参数仅仅是对收到对象 “ Switch ， X” 后的动作进行设置。这个参数决定了收到对象 “ Switch ， X” 后继电器触点动作的方向。

参数 “ Delay off insecond(0..65535) ” 和 “Delay on in second(0..65535)”

       这 2 个参数用于设置延时开关的时间。

可选项： 0...65535
