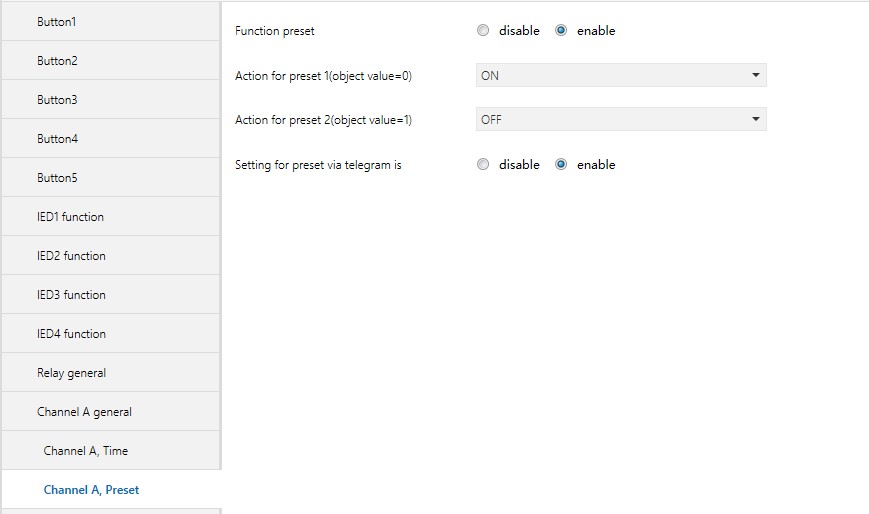

“ Channel X ， Preset” 的设置界面如图 5.14 所示。

图 5.14 Channel X ， Preset 设置界面

预设值功能用于实现预设的灯光功能，可以调用设置的预设值，当前的开关状态也可以通过总线保存为新预设值。

2个通讯对象被用来调用和保存预设值。这里提供2个预设值（preset 1和preset 2）供选择，通讯对象的值“0”对应的是“preset 1”，值“1”对应“preset 2”。

参数 “Function preset”

       该参数用于设置是否使能预设值功能。

                                   可选择： disable

                                                  enable

参数 “Action for preset 1 (object value ＝ 0)”

这里设置通过通讯对象“Call preset 1/2”调用预设值 1 （即收到报文 “0” ）时继电器的开关状态。

可选项： None

ON

Off

参数 “Action for preset2 (object value ＝ 1)”

这里设置通过通讯对象“Call preset 1/2”调用预设值 1 （即收到报文 “1” ）时继电器的开关状态。

可选项 ON

OFF

Last position of contact

Setting of preset 1

当选择“last position of contact”时，preset2每次被调用时继电器状态将恢复到当前开关状态的上一次的开关状态。

当选择 “setting of preset 1” 时，preset2每次被调用时,将执行preset1的设置。

参数 “Setting for preset via telegram is”

此参数用来设置是否允许通过总线修改预设值。当选择 “enable” 即为允许通过总线修改预设值，同时通讯对象 “Set preset 1/2” 被使能。通讯对象 “Set preset 1/2” 被用来把当前的开关状态保存为新的预设值。当其收到了报文 “0” 时，当前开关的状态值被保存为新的预设 1 （ preset 1 ）；当其收到了报文 “1” 时，当前开关的状态值被保存为新的预设 2 （ preset 2 ）。当参数 “Actionfor preset 1 (object value 0)” 选择 “None” 及参数 “Action for preset2 (object value 1)” 选择 “Lastvalue of channel” 或 “restore parameterized value ofpreset 1” 时，新的预设值也同样会被保存为当前的状态 (ON/OFF) 。

可选项： enable

Disable
