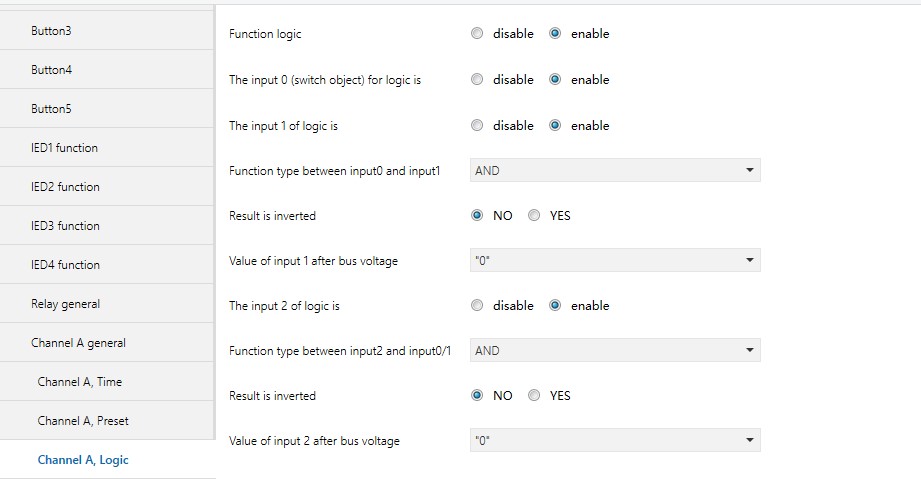

“ Channel X ， Logic” 设置界面如图 5.15 所示。

图 5.15Channel X ， Logic 设置界面

逻辑运算功能提供两个逻辑运算通讯对象来决定每路的输出，这2个逻辑运算通讯对象都与通讯对象“Switch, X”相关联。

在收到一个逻辑通讯对象的值后，逻辑运算功能会重新做一次逻辑运算，并以逻辑运算的结果作为开关状态输出（逻辑运算结果为“1”时，通道触点被闭合，结果为“0” 通道触点被打开）。通讯对象“Input 1 of logic”的值先与通讯对象“Switch ,X”的值进行逻辑运算，结果再与通讯对象“Input 2 of logic”的值进行逻辑运算。若某一个逻辑运算对象未被使能，则忽略此逻辑运算对象和对应逻辑运算操作，直接取被使能的部分进行下一步操作。

参数 “Function logic”

       该参数用于设置是否使能逻辑功能。

可选择： disable

                                               enable

参数 “The input 0 (switch object) for logic is”

此参数设置是否使能“input 0”参与逻辑运算。“input 0”的逻辑值通过通讯对象“ Switch ,X” 决定。

可选项： disable

enable

参数 “The input x of Logical (x = 1, 2)”

此参数使能逻辑运算的通讯对象“Input 1 of logic”，“Input 2 of logic”。

可选项： disable

enable

参数 “Functiontype between input 0 and input 1/ （ input 2 and input 0/1 ） ”

此参数设定逻辑运算的逻辑关系。提供三个标准的逻辑运算(AND, OR, XOR)和一个Gate功能。Gate功能的应用过程是前一逻辑条件相当于后一逻辑条件的时能标志，如果前一逻辑的使能标志是“1”，后一逻辑条件则可以作为运算结果。如input 0值为1，input 1的值则可以作为运算结果，若input 1的值为1，input 2的值也可以作为运算结果。

可选项： AND

OR

XOR

Gate function

参数 “Result is inverted”

此参数设置是否对逻辑运算结果取反，选择“yes”将对逻辑运算结果取反，“no”则不取反。

可选项： no

yes

参数 “Value of input 1 after bus voltage recovery”

这个参数定义的值是总线恢复供电后通讯对象―Input x of logic（x=1，2）‖的默认逻辑值，可选“1”或“0”。

可选项： 0

1

Value before power off

当选择 “ value before power off”时，总线复位供电后的逻辑值为掉电前的逻辑值。

参数 “Value of input 2 after bus voltage recovery”

这个参数定义通讯对象 “Input x oflogic （ x=1 ， 2 ） ” 上电时的默认逻辑值，可选 “1” 或 “0” 。

可选项： 0

1

Unchange

当选择 “ unchanged”时，逻辑初始化值默认为“0”。
