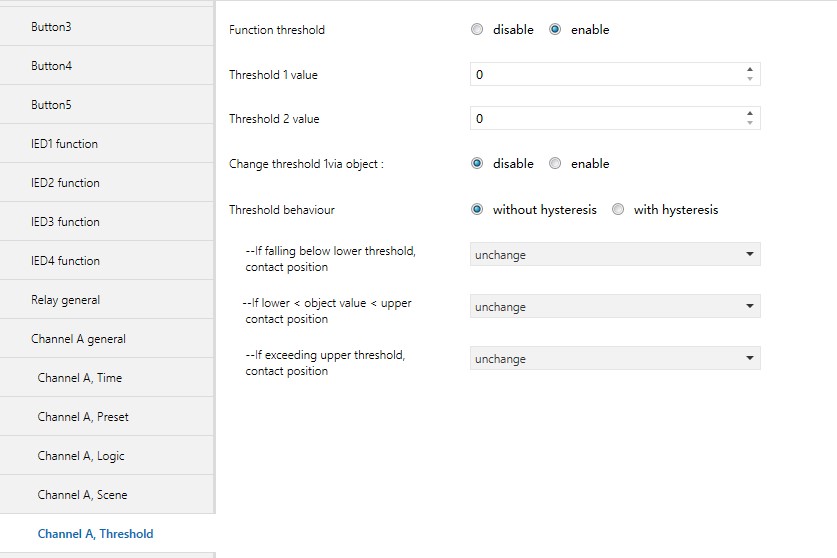

“Channel X， Threshold” 设置界面如图 5.17 所示。

图 5.17 Channel X, Threshold 设置界面

当使能阈值功能时，1Byte的通讯对象“Threshold input”被使能。当通讯对象“Thresholdinput”的值低于或超过设定的阈值，可以触发开关进行一次操作。总共有两个独立的阈值供使用。阈值1（threshold 1 value）可以通过总线进行设定。

参数 “Function threshold”

       该参数用于设置是否使能阈值功能。

可选择： disable

                                               Enable

参数 “Threshold 1 value” / “Threshold 2 value”

这两参数用于设置阈值的上下限值。

可选项： 0....255

参数 “Change threshold 1 via object :”

此参数设置阈值1（threshold 1 value）是否可以通过总线修改。

可选项： disable

enable

若选择“enable”， 则通讯对象“Change threshold 1, X”将被启用。通过总线修改阈值1（threshold 1value）的值；选择“disable”设置，阈值1（threshold 1 value）无法通过总线修改；阈值2（threshold 2 value）无法通过总线修改。

参数 “Threshold behavior”

此参数设置阈值 1 （ threshold 1 value ）与阈值 2 （ threshold 2 value ）是否有滞后。

可选项： without hysteresis

With hysteresis

滞后可以减少当输入值在 2 个阈值之间波动而造成的不必要的开关动作。

参数 “If falling below lower threshold, contactposition” /“If exceeding upper threshold contact position”

这两个参数在参数“Threshold behavior”设置成“with hysteresis”时可见。它们设定在通讯对象“Threshold input”的值低于最低阈值和高于最高阈值时的继电器的开关动作。

可选项： Unchange

Open

Close

参数 “If falling below lower threshold, contactposition” / “If exceeding upper threshold contact position” / “If lower < object value < upper ， contact position”

这三个参数在参数 “Thresholdbehavior” 设置成 “without hysteresis” 时可见。它们设定收到通讯对象 ―Threshold input‖ 的值时继电器的开关动作。

                              可选项： Unchange

Open

Close
