“SPECIAL SCENE”通讯对象
- 2019-04-03 14:58:36
- einho
- 5602
- 最后编辑：einho 于 2019-04-03 17:16:08

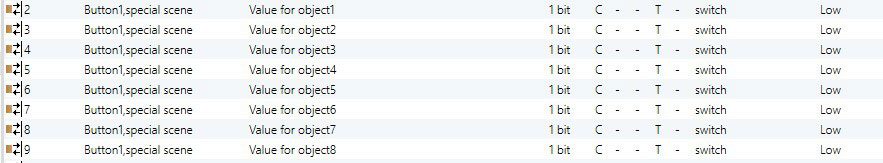

图 6.7 “ Specialscene”通讯对象
|
编号 |
功能 |
通讯对象名称 |
类型 |
属性 |
|
2~9, 11~18, 20~27, 29~36, 38~45 |
Value for object 1~8 |
Button X, special scene |
1bit/1byte/2byte |
C,T |
|
这里的 8 个通讯 对象，可一次发送 8 个数据到总线上。数值范围由数据类型决定，通讯对象的数据类型不同，可输入的对象值范围也不同。数据类型由参数 “object type” 决定。 |
||||
表 7“ Specialscene”通讯对象表
