“LED FUNCTION”功能

2019-04-02 17:57:33
einho
949
最后编辑:einho 于 2019-04-03 10:05:11

       每个 LED 功能都是一样的,下面参数说明以其中一个为例。

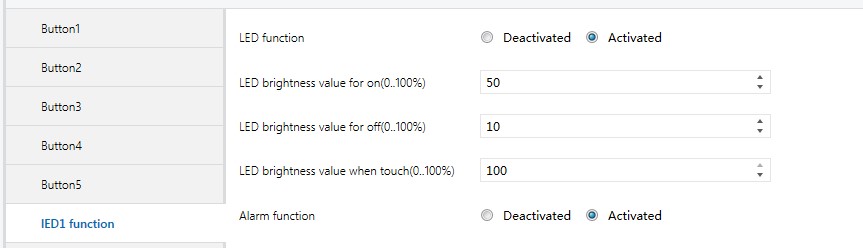

“LED function”功能参数设置界面如图 5.9 所示,每个按键对应一个 LED LED 能用于状态指示,同时能以不同的颜色进行指示,也能以闪烁的形式进行报警指示。 LED 功能和按键操作是相互独立的,他们的参数和通讯对象是单独设置的。



5.8 “ LEDfunction”参数设置界面

参数 “LED function”

该参数设置是否使能 LED 指示功能。可选项:

Deactivated

Activated

选项为 “Activated” 时,通讯对象 Status” 被启用。

参数“ LED brightness value for on(0..100%) ”, “LED brightness value for off(0..100%)”

2 个参数定义通讯对象收到“ 1 ”和“ 0 ”时 LED 的亮度。可选项:

0-100%

参数“ LED brightness value whentouch(0..100%)

该参数用于定义当检测到触摸时对应按键的 LED 亮度。当触摸第 5 个按键时 4 LED 全部亮。可选项:

0-100%

参数“ LED brightness value whenpower on(0..100%)

该参数用于定义当上电之后 LED 默认的亮度。可选项:

0-100%

参数“ Alarm function

该参数定义是否开启 LED 的警报功能。可选项:

Deactivated

Activated

当选项为“ Active ”时, LED 警报功能开启,对象“ Alarm ”启用,当对象接收到报文“ 1 ”的命令时,开启警报,此时 LED 闪烁;对象接收到“ 0 ”的命令时,停止警报, LED 闪烁停止。
