“Dimming”功能

2019-04-03 09:39:36
einho
553
最后编辑:einho 于 2019-04-03 09:48:52

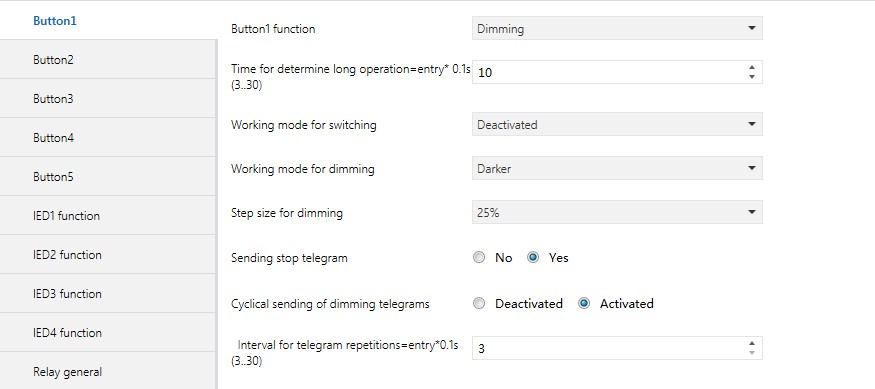

“Dimming”参数设置界面如图 5.2 所示。面板的功能支持开关和相对调光,设有两个通讯对象,一个用于开关,一个用于调光。开关操作区分长按操作和短按操作,短按操作将执行开关动作,长按操作将执行调光动作。

一个“ switching ”的开关报文通过 1bit 的通讯对象发送,一个“ relative dimming ”的调光报文通过 4bit 的通讯对象发送。



5.2“ Dimming”参数设置界面

参数 “Time for determine longoperation=entry×0.1s 3..30

该参数用于定义区分长短按的时间,若按键按下时间超过设定值则按键操作被确定为长按。可选项:

3~30

参数 “Mode of dimming”

       该参数用于设置调光模式,每个按键支持相对调光和循环调光 2 种模式。可选项:

                                   Step dimming

                                   Cyclicaldimming

       当选择 “Step dimming” 为相对调光模式,选择 “Cyclical dimming” 为循环调光模式,即根据当前的亮度值逐步调至最亮,再逐步变暗,再逐步变亮。

参数 “Working mode for switching”

该参数用于定义开关短按操作时,通过一个 1bit 的通讯对象发送一个 ON OFF 报文。另一种方式,如果选择“ alternatingon/off , 那么开关每一次短按操作将在开关开和关之间转换,也就是一个开关开的报文被发送(或接收)后,下次操作一个开关关的报文将被发送,如果再次操作,将发送一个开关开的报文。可选项:

Deactivated

Off

On

Alternating on/off

参数 “working mode of the pushbutton for dimming”

该参数用于定义开关长按操作时,通过一个 4bit 的通讯对象发送一个调亮或调暗的报文。另一种方式,如果选择“ alternating brighter/darker , 那么开关每一次长按操作将在调亮和调暗之间转换,也就是一个调亮的报文被发送(或接收)后,下次操作一个调暗的报文将被发送,如果再次操作,将发送一个调亮的报文。可选项:

Darker

Bright

Alternating brighter/darker


这里设置相对调光的方式,是起止调光方式,还是逐步调光方式。可选项:

Start-stopdimming

Step-wise dimming

若选择 “Start-stop dimming” 选项,相对调光方式为起止调光方式,调光时对象发送一个( 100% )调暗或( 100% )调亮的报文,结束调光时,发送一个停止报文。在起止调光方式下,调光报文不需要循环发送。

若选择 “Steps dimming” 选项,相对调光方式为逐步调光方式,调光报文可设置是否循环发送,调光操作结束时,也可以设置对象是否发送一个停止调光的报文。

参数 “step size for dimming”

该参数在相对调光方式为逐步调光方式时可见,这里设置对象循环发送一个调光报文所能改变的亮度(比例)。可选项:

100%

50%

25%

12.5%

6.25%

3.13%

1.56%

参数 “Sending stop telegram”

这里设置松开按键时是否发送停止调光的报文。可选项:

No

Yes

若选项为“ Yes ”,在长按操作结束时,对象会发送一个停止调光的报文。

参数 “Cyclical sending of dimmingtelegrams”

这里用于定义当按键长按时,是否循环发送相对调光的报文。可选项:

Deactivated

Activated

当选项为 “Activated” ,在长按操作时相对调光的报文会循环发送,发送时间间隔由参数“ Interval for telegram repetitions=entry*0.1s 3…30 )”设置。若选择“ Deactivated ”相对调光的报文仅发送一次。


参数 “Interval for telegramrepetitions=entry*0.1s 3…30

该参数在参数 “Cyclical sending of dimming telegrams” 选项为 “Activated” 时可见,这里设置循环发送调光报文的时间间隔。可选项:

                            3~30
