设置参数“Channel X general”
- 2019-04-03 10:05:15
- einho
- 5835
- 最后编辑:einho 于 2019-04-03 10:16:19
“ Channel X general”参数设置界面如图 5.2 所示。该界面设置调光器的 X 路输出是否使能。在下面的介绍中“CH X”或者“X”代表的是调光器其中的一路输出。调光器的每一路都具有相同的参数设置界面和对象,
以下以其中一路作说明。

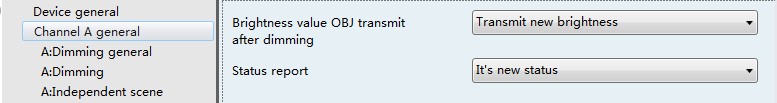

图 5.10 参数“ChannelX general”设置界面
“Brightnessvalue OBJ transmit after dimming”
该参数用于报告最新的亮度值,这个参数使能后,亮度值不论是什么原因改变,报告当前的亮度值。
可选项: Nothing
Transmit new brightness
选项为“Nothing”时,不报告当前的亮度状态;
选项为“ Transmit new brightness”时,当调光结束后当前亮度值发生改变时会报告当前的亮度值。
注意:当选项为 “Transmit new brightness” 时,一定要确保对象 “Brightnessstatus” 和对象 “Absolute dimming” 不用同一个组地址,否则对象会自发自收,进入死循环,而使整个设备不能正常工作。
