设置参数“X: preset”
- 2019-04-03 10:07:00
- einho
- 6501
- 最后编辑：einho 于 2019-04-03 10:32:34

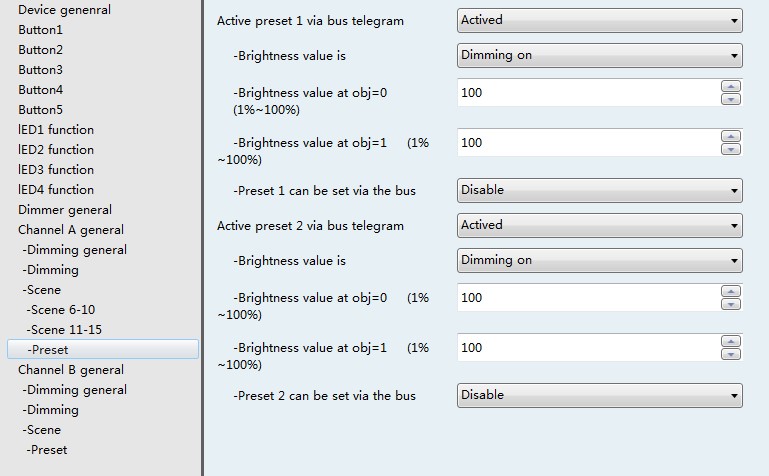

图 5.14 参数“X: preset”设置界面
|
在这里设置调光器的预设值，提供了 2 个预设值（ preset 1 和 preset 2 ） ，每个预设值可设两个亮度值。预设值功能用于实现预设的灯光效果，通过通讯对象调用设置的预设值，也可把当前的亮度状态通过总线保存为新预设值。两个预设值的参数都是一样的，这里以其中一个预设值为代表作说明。 |
n 参数 “Active preset 1 via bus telegram”
该参数用于激活 preset 1,可选项：
Active
Deactive
若选项为“Deactive”则 preset1 不激活，
若选项为“active”则启用 preset1,将会现下面几个参数。
参数 “Brightnessvalue is”
该参数表示对象“preset 1”开启调光时选择的时间，对象“X preset 1”由 1bit 数据控制，即“0”和“1”，
分 别可调用两个不同的亮度值。可选项：
Dimming on
Switching on softly
选项为“Dimming on”时，对象“X preset 1”的调光时间由参数 “Time duration for dimming （ 0..65535 ） ” 设定;
选项为“switching on softly”时，对象“X preset1”的调光时间为默认的 2s。
参数 “Brightnessvalue at obj=0(1%~100%)”
该参数设置对象“X preset 1”接收到“0”报文时的亮度值，可选项：
1~100%。
参数 “Brightnessvalue at obj=1(1%~100%)”
该参数设置对象“X preset 1”接收到“1”报文时的亮度值，可选项：
1~100%。
参数 “Preset1 can be set via the bus”
此参数用来设置是否允许通过总线修改预设值。当选择“enable”即为允许通过总线修改预设值，同时
通讯对象“Setpreset 1”被启用。通讯对象“Set preset 1”被用来把当前的开关状态保存为新的预设值。当其收
到了报文“0”时，把当前亮度状态保存到参数“brightness value at obj=0”中，即替换参数中所设的值；当收到报文“1”时，把当前亮度状态保存到参数“brightness value at obj=1”中，即替换参数中所设的值。
可选项： Enable
Disable
